Міжнародне позначення 22308

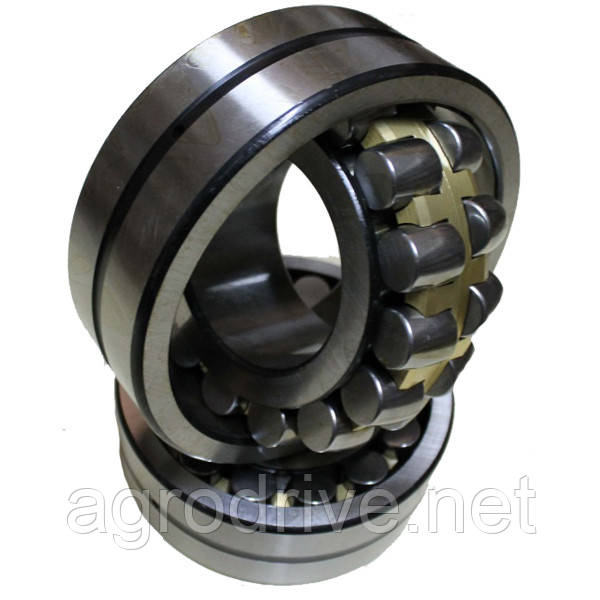

Роликовий радіальний дворядний сферичний підшипник основного конструктивного виконання. Призначений для сприйняття радіального навантаження, але може працювати й під осьовий (двосторонній), величина якого не більш ніж 1/4 від невикористаної максимальної радіальної. Підшипник здатний самоустановлюватися і витримувати перекоси валів щодо внутрішнього кільця до 2 градусів. Посадковий отвір — циліндричний. Ролики асиметричні, на відміну від серії 53000.
Вироби цього типу, що випускаються зараз, майже завжди мають канавку на зовнішній обоймі та отвори для внесення мастильного матеріалу. У номері це відбиває буква Н (у імпортних — W33).
Основні атрибути | |
---|---|
Матеріал виробу | Сталь |
Форма тіла кочення | Сфера |
Кількість рядів тіл кочення | 2 шт. |
Вид навантаження | Радіальна |
Статичне навантаження | 64900 Н |
Динамічне навантаження | 95000 Н |
Вага | 1.03 кг |
Країна виробник | Китай |
Тип підшипника кочення | Роликовий |
Користувацькі характеристики | |
Зовнішній діаметр підшипника D, мм | 90 мм |
Внутрішній діаметр підшипника d, мм | 40 мм |
Радіус монтажної фаски підшипника r, мм | 2.5 |
Гранична частота обертання, при пластичному смазочном матеріалі Nпред.п, об/хв | 4300 |
Динамічне навантаження, Н | 95000 |
Коефіцієнт осьового навантаження Y2 | 2,04 |
Ширина підшипника В, мм | 33 з втулкою 31 мм |
Гранична частота обертання, при рідкому смазочном матеріалі Nпред.ж, об/хв | 5300 |
Кількість роликів в підшипнику Z, шт | 13 |
Коефіцієнт осьового навантаження Y0 | 1,57 |
Коефіцієнт осьового навантаження е | 0,42 |
Допустима величина перекосу [Tet], град | 2 |
Діаметр ролика Dw, мм | 13,5 |
Довжина ролика Lw, мм | 11.5 |
Коефіцієнт осьового навантаження Y1 | 1,61 |
