Турбокомпресор ТКР 7Н2А/ Турбіна ТКР 7Н2А/Трибана на МТЗ

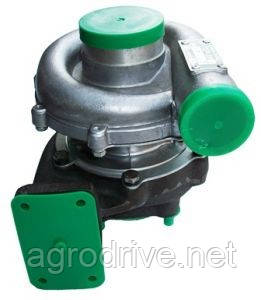

ТУРБОКОМПРЕССОР ТКР-7Н-2А

Застосування на автомобілях: ЗІЛ ЗІЛ-5301/4331/130, ПАЗ, ЧАЗ, ЛАЗ-695.

Застосування на тракторах: Трактор МТЗ-100/922/923

Найменування: Турбіна ТКР-7Н-2А

Двигун: Д-245.1, Д-245.5, Д-245.С437, РМ-80.
Маркування по  каталогу заводу — виробника 702.1118010

Розміри турбіни 203x221x174

Розміри  в упаковці: 350x350x330

Колеса компресора в діаметрі: 76 мм

Колеса турбіни в діаметрі: 48 мм

Коефіцієнт корисної дії (ККД)  компресора турбіни:от 0,66

Коефіцієнт корисної дії (ККД)  турбіни; от 0,68

Об'ємне подавання компресора: 0,1-0,3 кг/с

Кількість обертів ротора:75000 об/хв

Турбокомпресор ТКР 6 / Турбіна ТКР 6 / Турбіна МТЗ / Д-240 / Д-243 / Д-245

 Турбокомпресор ТКР 6.1 з вакуумом/ Турбіна ТКР 6.1 / Турбіна МТЗ / ПАЗ /

Турбокомпресор ТКР 7Н1/ Турбіна ТКР 7/ Турбіна Камаз/

Турбокомпресор ТКР 7С6 КамАЗ-740 Євро-1 Євро-2

Турбокомпресор ТКР 7Н2А/ Турбіна ТКР 7Н2А/Трибана на МТЗ

Турбокомпресор Schwitzer КаМАЗ/ Турбіна Швітцер на КаМАЗ/

Турбокомпресор ТКР 7Н2Т/Триба ТКР 7 на МТЗ / ТКР 7Н2Т

Турбокомпресор ТКР 700 / Турбіна на Д-260 / Турбіна МТЗ 1221

Турбокомпресор ТКР 7,5ТВ-02 / Турбіна ТКР 7,5ТВ-02 / СМД-17Н, СМД-18Н

Турбокомпресор ТКР 8,5Н1 / Турбіна на СМД-18 / Турбіна на ДТ-75

Турбокомпресор ТКР 8,5Н3/ Турбіна СМД-21/ Турбіна на Ниву

Турбокомпресор ТКР 8,5С3 / Турбіна Т-130 / Т-170 / Д-160 / Д-180 / ЧТЗ

Турбокомпресор ТКР 8,5С1 / Турбіна на ДОН / СМД -31 / СМД-31А / СМД-31Д / ДОН-1500

Турбокомпресор ТКР 8,5С6/ Турбіна на Д-440 / Д-442 / ДЗ-42

Турбокомпресор ТКР 8,5С17 / Турбіна Т-330 / 8-ДВТ-330 / В-400

Турбокомпресор ТКР-9-012 / Турбіна на МАЗ / ТКР-9 на крадіжці / ЯМЗ-238БЕ / ЯМЗ-238Д / МоАЗ

Турбокомпресор ТКР 11Н1 / Турбіна на Т-150 / СМД-60

Турбокомпресор ТКР 11Н3 / Турбіна Т-130 / Турбіна Д-160 / ЧТЗ / турбіна на бульдозери Т-130 / Т-170

Турбокомпресор ТКР 11Н2 / Турбіна на СК-5 Ніва / СМД-21 / СМД-22

Турбокомпресор ТКР 11Н10 / Турбіна СМД-19 / СМД-20

Турбокомпресор ТКР 11С1 / Турбіна на СМД-62А / СМД-72 / на комбайн КСК-100

Турбокомпресор ТКР 11 238Н-1118010-Б / Турбіна К-700 / Турбіна на Краз/МАЗ/К-701 / К-700

Турбокомпресор ТКР С-12-191-01 / Турбіна на Соболь / Турбіна на Газель / Турбіна Волга / ГАЗ-5601 / ГАЗ-560

Турбокомпресор ТКР С-13-104-01 / Турбіна на ГАЗ-3309 / ГАЗ-6640

Турбокомпресор ТКР С-14-126-01 / Турбіна на МТЗ 890 / Чешка на МТЗ 892 / МТЗ-950/952 /

Турбокомпресор ТКР С-14-127-01 / Турбіна С-14 на ЗІЛ-5301 "Бичок" / МТЗ-1025

Турбокомпресор ТКР С14-194-01 / Д245.7-ЕВРО 2 / Турбіна на ПАЗ-3205-70

Турбокомпресор ТКР К 27-43-01 / Турбіна К 27 на МТЗ / Чеська турбіна К 27-43-01 / Д245.12 Д245.5 /

Турбокомпресор ТКР К27-47-01 / Турбіна на трактор ЮМЗ

Турбокомпресор ТКР К27-61-02 / Турбіна К-27 на Д260 / Трактор МТЗ

Турбокомпресор ТКР К27-61-10 / Турбіна К27 на Т-150 / Д260 / Д260.4-17

Турбокомпресор ТКР К27-115-01 / Турбіна К27-115-02 / Камаз Євро-0 / Чашка на КамАЗ

Турбокомпресор ТКР К27-551-01 / Д260.5Е2 / Євро-2 / Турбіна на МАЗ 103

Турбокомпресор ТКР К 36-86-01 / Чеська турбіна К 36 / МАЗ / БілАЗ

Турбокомпресор ТКР К 36-87-01 / Чеська турбіна К 36 / МАЗ / ЯМЗ / БілАЗ

Турбіна ТКР 7Н2

Автомобіль ЗІЛ 4331, 5301, ГАЗ. Трактор МТЗ-80, МТЗ-82, МТЗ-100, Автобус ЛАЗ 695, ПАЗ, Валдай-3310.

Двигун: Д-240, Д-243, Д-245.

Виробник двигуна: Мінський моторний завод (МММЗ).

Позначення 702.1118010.

Інструкція зі встановлення!

У разі самостійного встановлення турбокомпресора треба виконувати наведені вказівки.

1. Зливні оливопроводи: зняти та повністю прочистити. Переконатися, що немає вм'ятин, пошкоджень, перетискання. Трапляється, що шланги та гумові патрубки згодом розбухають зсередини, що ускладнює рух оливи.

2. Сапун двигуна: зняти та повністю очистити. Потрібно дотримуватися тих самих вказівок, що й для оливопроводів. Перевірити, за потреби замінити клапани (якщо вони є). На сапуні часто встановлюють невеликий конденсатор оливи.

3. Герметик: не використовувати рідкий герметик навколо поданих і зливних оливопроводів. Більшість матеріалів цього типу можуть розчинятися в гарячій олії, забруднюючи її, що викликає пошкодження підшипників турбокомпресора.

4. Олія та фільтр: замінити оливу в двигуні, а також повітряні та олійні фільтри.

5. Попереднє мастило: перед остаточним встановленням системи змащення, залити в турбокомпресор 50-100 г. олії.

6. Запуск: після встановлення турбокомпресора запустіть двигун і дайте йому попрацювати дві хвилини на холостому ходу. Потім поступово збільшуйте кількість обертів. Здійсніть пробну поїздку. Перевірте встановлення, щоб виявити можливі витоки повітря.
